El trabajo se realizó utilizando las normas y estándares:
- • Norma IEEE Std 81-2012 “IEEE Guide for measuring earth resistivity, ground impedance, and earth surface potentials of a ground system (part 1)”.
- • Norma IEEE Std 80-2013 y 80-2000 “IEEE Guide for Safety in AC Substation Grounding.
- • NSEG 5. E.n.71 Reglamento de Instalaciones Eléctricas de Corrientes Fuertes.
A partir del plano de la malla puesta a tierra se importará íntegramente toda la malla puesta a tierra actual con el módulo SES Converter del Software CDEGS. Una vez levantada la malla puesta a tierra en el Software CDEGS utilizando el módulo SESCAD se revisó la conectividad, distancias, profundidad y tipo de conductor de la malla de tierra. Se ingresaron los datos de la estratificación de terreno, considerando al menos 2 capas.
Para el cálculo de la corriente a tierra, se utilizó el máximo valor de cortocircuito residual y se le aplica el Factor Split, que considera el efecto de los cables de guardia de las líneas que llegan a la subestación, cálculo que se realiza con el módulo FCDIST del software CDEGS.
Luego de que se modele la malla puesta a tierra en el software, se procede a determinar los valores de las tensiones de paso y contacto tolerable del sistema puesta a tierra de la subestación. Para ello se utiliza el módulo SESResultViewer, donde se calculan las tensiones tolerables (Threshold).

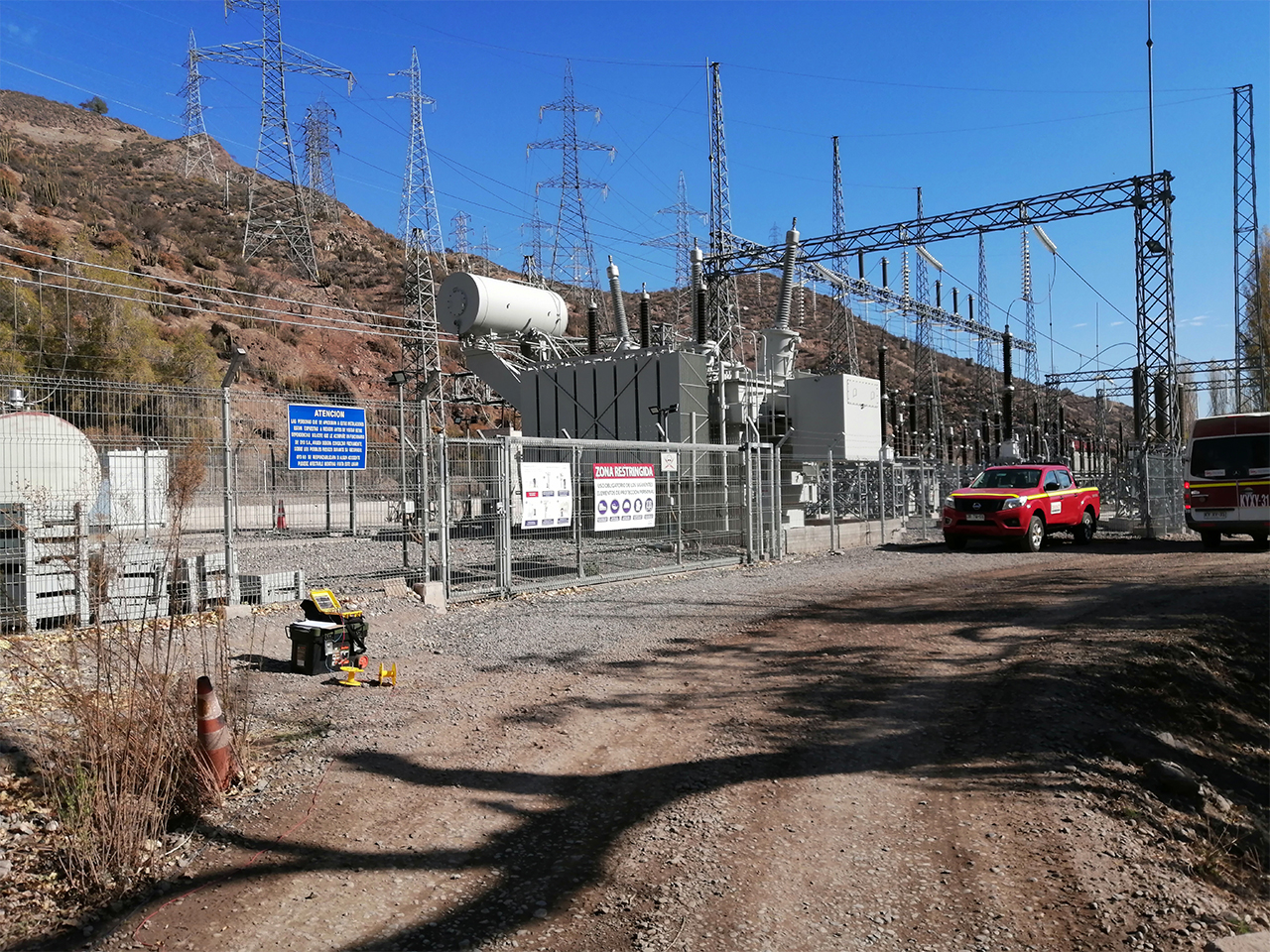

Se evaluaron los incumplimientos mostrando gráficamente las zonas críticas y entregando un diagnóstico de cada una de las 9 subestaciones estudiadas.
